Трансформаторы ТСЛ

Назначение и условия эксплуатации

Сухие трёхфазные трансформаторы серии ТСЛ с литой изоляцией обмоток предназначены для преобразования электрической энергии в сетях переменного тока частотой 50 Гц. Они применяются на объектах с повышенными требованиями к пожарной безопасности, надёжности и экологичности: в жилых и общественных зданиях, больницах, школах, торговых центрах, на станциях метрополитена, в промышленных цехах с чистым производством, на морских платформах и в ветроэнергетических установках.

Трансформаторы ТСЛ рассчитаны на длительный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — не более 80% при +25 °C, без конденсации;
• окружающая среда — невзрывоопасная, тип атмосферы II по ГОСТ 15150, без токопроводящей пыли и химически агрессивных газов.

Производство и эксплуатация ведутся в соответствии с ГОСТ Р 54827-2011 (МЭК 60076-11), ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Завод выпускает трансформаторы ТСЛ в нескольких климатических исполнениях, ориентированных на установку в закрытых помещениях.

Категория размещения 3 по ГОСТ 15150-69 является стандартной для ТСЛ. Для установки в неотапливаемых камерах при температурах ниже –25 °C рекомендуется предусмотреть предварительный прогрев перед включением.

Специфика и особенности

Главная конструктивная особенность ТСЛ — обмотки, залитые эпоксидным компаундом под вакуумом. Это превращает обмотки в монолитные блоки, которые не боятся влаги, загрязнений и механических воздействий. Трансформатор не содержит масла и других жидких диэлектриков, что делает его абсолютно пожаробезопасным.

• обмотки ВН и НН залиты в эпоксидную смолу с кварцевым наполнителем — класс нагревостойкости F (155 °C) или H (180 °C);
• высокая стойкость к токам короткого замыкания — литой блок фиксирует витки и исключает их смещение;
• самозатухающий материал изоляции не поддерживает горение и не выделяет токсичных газов;
• допустимость установки в помещениях без противопожарных разрывов и маслоприёмных устройств;
• низкий уровень частичных разрядов гарантирует долгий срок службы изоляции без снижения электрической прочности.

Завод предлагает трансформаторы ТСЛ в открытом исполнении (IP00) для установки в камерах и в защитном кожухе (IP21, IP31) для размещения в общих помещениях.

Основные комплектующие

Каждый трансформатор ТСЛ поставляется с полным набором устройств, необходимых для немедленного ввода в эксплуатацию.

• Литой блок обмоток ВН и НН — эпоксидный компаунд с кварцевым наполнителем, класс F или H.
• Магнитопровод — из холоднокатаной электротехнической стали с жаростойким изоляционным покрытием.
• Опорные изоляторы и бандажные кольца — фиксация обмоток и восприятие электродинамических усилий.
• Переключатель без возбуждения (ПБВ) — регулировка напряжения ±2×2,5% от номинала.
• Термодатчики — позисторы РТС, встроенные в обмотки, для контроля температуры и защиты от перегрева.
• Блок контроля температуры — принимает сигналы от термодатчиков, выдаёт предупредительный и аварийный сигналы.

Требования к эксплуатации

Эксплуатация трансформаторов ТСЛ должна вестись квалифицированным персоналом в соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• убедитесь в чистоте литых блоков обмоток и отсутствии сколов и трещин;
• измерьте сопротивление изоляции мегаомметром на 2500 В — не менее 500 МОм;
• проверьте затяжку контактных соединений и целостность термодатчиков;
• при длительном хранении в сыром помещении проведите сушку обмоток тёплым воздухом.

В процессе работы

• не допускайте систематических перегрузок, превышающих паспортные значения;
• контролируйте показания термосигнализации — при срабатывании предупредительного сигнала снизьте нагрузку;
• периодически очищайте вентиляционные отверстия и литые поверхности от пыли сухой ветошью.

Безопасность и эксплуатационные преимущества

ТСЛ созданы для объектов, где требования пожарной и экологической безопасности стоят на первом месте.

• Электробезопасность — литой корпус обмоток исключает прикосновение к виткам;
• Пожаробезопасность — эпоксидный компаунд самозатухает, не горит и не выделяет дыма;
• Взрывобезопасность — отсутствие масла снимает риск взрыва бака;
• Экологичность — нет масла, не нужны поддоны и системы сбора протечек;
• Стойкость к загрязнениям — литая поверхность обмоток устойчива к пыли и влаге, легко очищается.

«Литой трансформатор — это вершина сухой технологии. Мы заливаем обмотки эпоксидным компаундом с кварцевым наполнителем под вакуумом, что исключает образование пустот и обеспечивает уровень частичных разрядов менее 10 пКл. Каждый ТСЛ испытывается на нагрев номинальным током и проверяется на уровень частичных разрядов».
Главный технолог завода

Техническое обслуживание

Обслуживание ТСЛ минимально и сводится к периодической чистке и контролю контактных соединений.

Виды и периодичность

Литая изоляция не требует замены и пропитки на протяжении всего срока службы. Рекомендуется раз в 5 лет проводить тепловизионное обследование контактов и измерение уровня частичных разрядов.

Конструкция, устройство

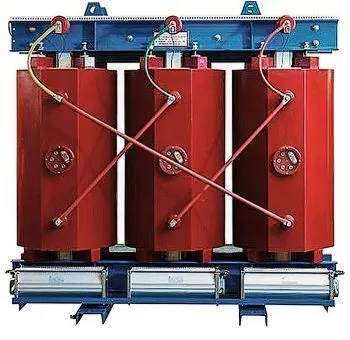

Трансформатор ТСЛ состоит из шихтованного магнитопровода и литых обмоток, закреплённых на изоляционных балках. Обмотки ВН и НН выполняются в виде отдельных блоков, отлитых из эпоксидного компаунда. Между блоками обмоток и магнитопроводом предусмотрены вентиляционные каналы для естественного воздушного охлаждения.

Литая изоляция

Магнитопровод и обмотки могут быть открыты (IP00) или заключены в металлический кожух с вентиляционными жалюзи (IP21, IP31).

Собственное производство

Завод выполняет полный цикл изготовления ТСЛ: от намотки обмоток до заливки эпоксидным компаундом и финальных испытаний.

• раскрой и шихтовка магнитопровода из высококачественной стали;
• намотка обмоток ВН и НН с заданной конфигурацией ответвлений;
• вакуумная заливка обмоток в пресс-формах эпоксидным компаундом с кварцевым наполнителем;
• сборка активной части на изоляционных опорах, монтаж термодатчиков и блока контроля;
• приёмо-сдаточные испытания: измерение сопротивления изоляции, уровня частичных разрядов, нагрев номинальным током.

«Собственная технология вакуумной заливки позволяет нам выпускать ТСЛ с уровнем частичных разрядов менее 10 пКл — это показатель, соответствующий лучшим мировым образцам. Мы даём расширенную гарантию на литые обмотки».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает трансформаторы ТСЛ мощностью от 16 до 3150 кВА, напряжением до 35 кВ.

Полный перечень моделей с установочными размерами и весом предоставляется по запросу.

Расшифровка маркировки

Маркировка на примере ТСЛ-160/10-0,4 У3:

• Т — трёхфазный;
• С — сухое исполнение, естественное воздушное охлаждение;
• Л — литая изоляция обмоток;
• 160 — номинальная мощность, кВА;
• 10 — класс напряжения обмотки ВН, кВ;
• 0,4 — номинальное напряжение обмотки НН, кВ;
• У3 — климатическое исполнение.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТСЛ перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая измерение уровня частичных разрядов.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. При обнаружении заводских дефектов завод обязуется выполнить ремонт или замену оборудования.

Гарантия действительна при соблюдении правил монтажа и эксплуатации в соответствии с ПТЭЭП и руководством завода-изготовителя.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и напряжение ВН/НН;
• климатическое исполнение;
• степень защиты (IP00, IP21, IP31);
• класс нагревостойкости (F или H);
• наличие кожуха и дополнительных опций.

Инженеры завода подготовят коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия сотрудничества:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• возможна отсрочка для постоянных заказчиков.

Цены фиксируются спецификацией до конца календарного месяца. Доставка — транспортом завода или самовывоз.

Персональный подбор и быстрый заказ

Специалисты завода помогут подобрать трансформатор ТСЛ с учётом архитектурных ограничений, требований пожарного надзора и графика нагрузки. Мы предложим решение, которое обеспечит максимальную безопасность и минимальные эксплуатационные затраты.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Срок изготовления стандартных моделей — от 4 до 6 недель.

«Литой трансформатор — это выбор профессионалов. Мы гарантируем, что ТСЛ прослужит не менее 30 лет без замены изоляции и капитальных ремонтов. Это вклад в будущее вашего объекта».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация ТСЛ регламентируются следующими документами:
